Dampfphasenlöten

Dampfphasenlötanlagen von IBL-Löttechnik GmbH und BSC SOLDER SYSTEMS

Als langjähriger Partner von IBL empfehlen wir oft den Einsatz von Dampfphasenlötanlagen.



Hier bieten wir den kompletten Service von Inbetriebnahme, über Lötprofiloptimierung, bis hin zur Wartung und Reparatur.



Das schonende und energiesparende Dampfphasenlöten (auch Kondensationslöten oder vapor phase soldering genannt) eignet sich mit der richtigen Anlage für alle Stückzahlen und ein breites Bauteilspektrum.



Gerade beim Löten von temperatursensiblen, oder schwieriger zu lötenden Bauteilen wie BGA, QFN, LED, Folienkondensatoren, etc. ist das Löten mit Dampf besonders vorteilhaft.


Wir setzen auf hochwertige Tischgeräte für Prototypen, Batch-Anlagen für mittlere Serien und Inline-Module für die großen Lose. Natürlich auch mit Vakuum.



Wir haben auch Galden immer am Lager vorrätig.



Ein Auszug aus unserem Programm:

INLINE Dampfphasen-Lötanlagen

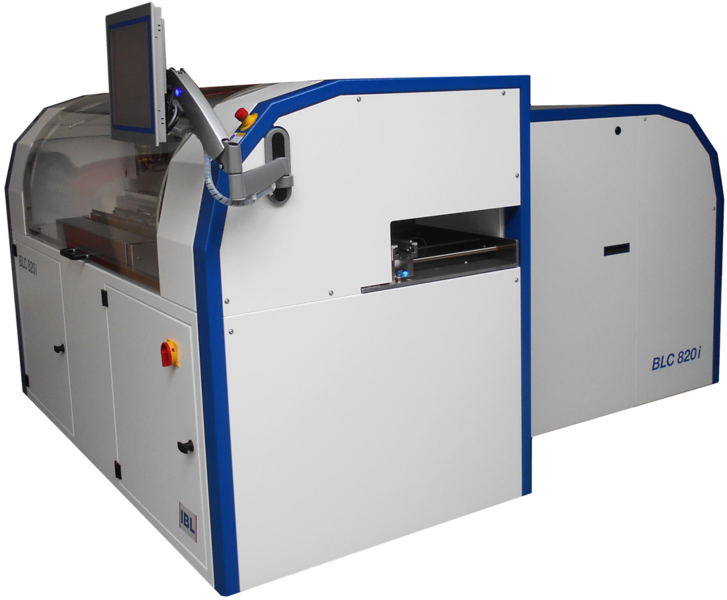

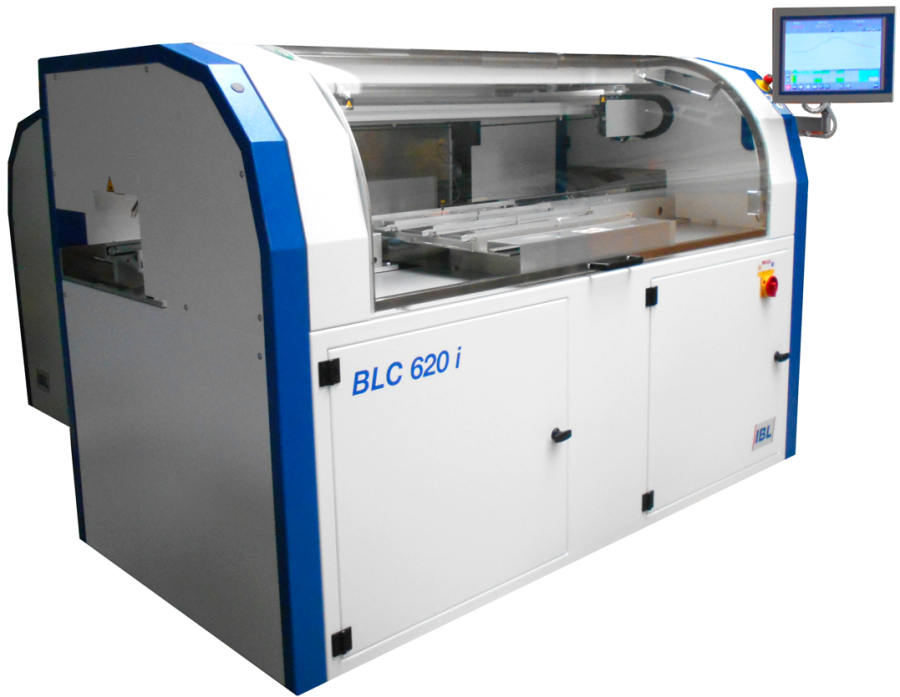

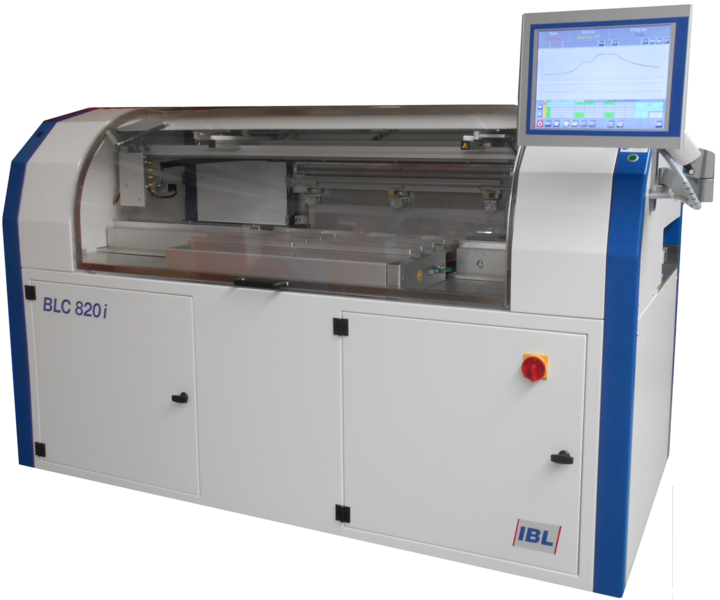

Premium inline Damfphasenlötanlagen IBL BLC-Serie BLC620i, BLC820i

  • Geringer Mediumverbrauch durch 2 Kammer Design und Mediumrückgewinnung
  • Automatisches Be- und Entladen des Werkstückträgers
  • Minimale Wartung und Verschleiß da sich alle beweglichen Teile außerhalb der Prozesskammer befinden
  • Zeit- und temperaturgesteuert
  • Lötfläche: von 450 x 540 mm bis 850 x 540 mm
  • Komfortable Bedienung durch großen Touch Screen
  • Permanente Datenerfassung
  • Wartungsfreies Transportsystem (patentiert)
  • Maximale Lötqualität
  • Energiemanagementsystem
  • Große Auswahl and einstellbaren Lötprofilen
DATENBLATT IBL INLINE BLC-Serie Premium Dampfphasen-Lötanalage
D1E125-Datenblatt-BLCx20i-D-211108.pdf
PDF-Dokument [302.3 KB]

BATCH Dampfphasen-Lötsysteme

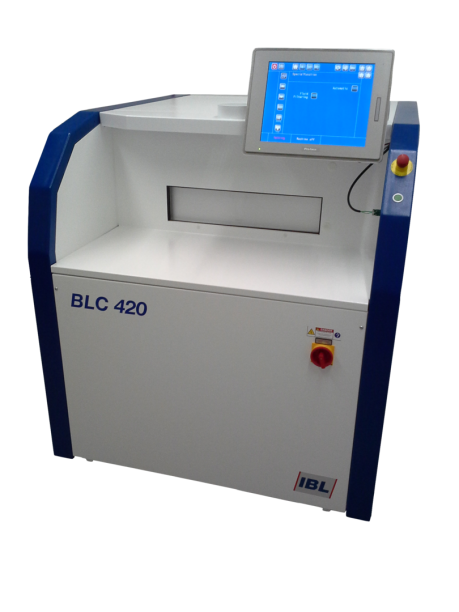

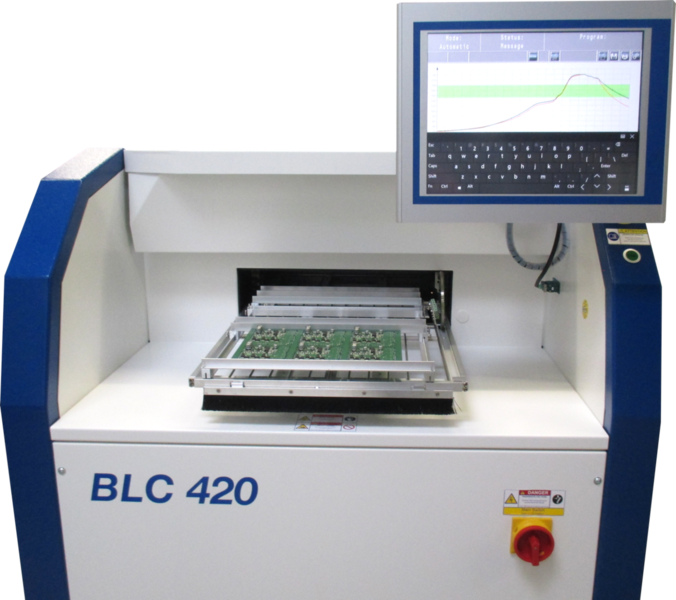

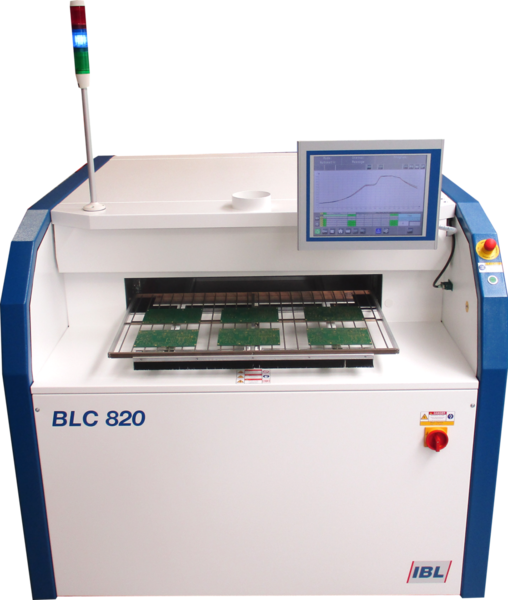

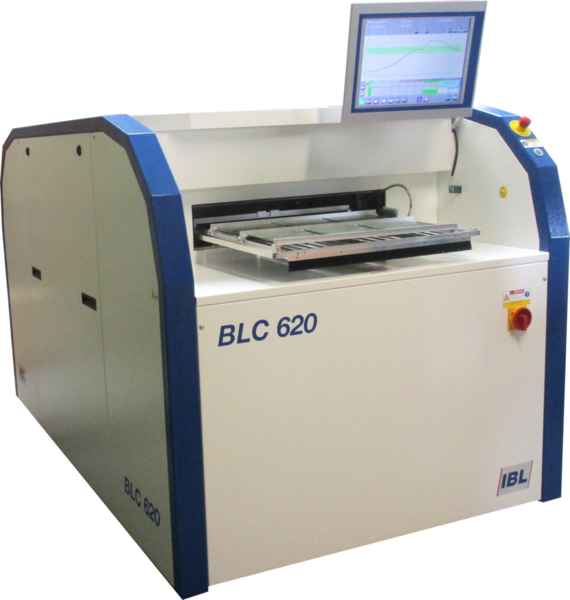

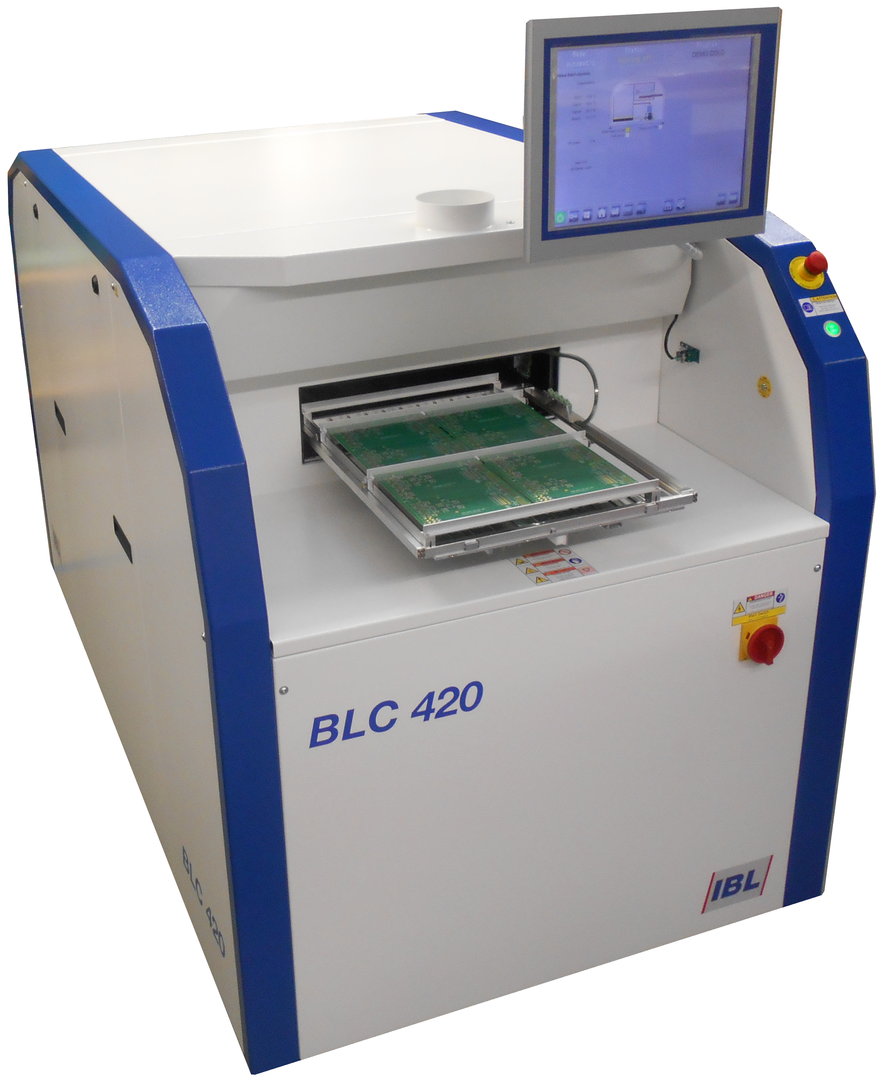

Premium Dampfphasenlötanlagen IBL BLC-Serie BLC420, BLC620, BLC820

  • Geringer Mediumverbrauch durch 2 Kammer Design und Mediumrückgewinnung
  • Zeit- und temperaturgesteuert
  • Lötfläche: von 450 x 540 mm bis 850 x 540 mm
  • Komfortable Bedienung durch großen Touch Screen
  • Permanente Datenerfassung
  • Wartungsfreies Transportsystem (patentiert)
  • Maximale Lötqualität und Flexibilität
  • Große Auswahl and einstellbaren Lötprofilen
DATENBLATT IBL BLC-Serie Premium Dampfphasen-Lötanalage
D1E124-Datenblatt BLC D-170113.pdf
PDF-Dokument [148.7 KB]

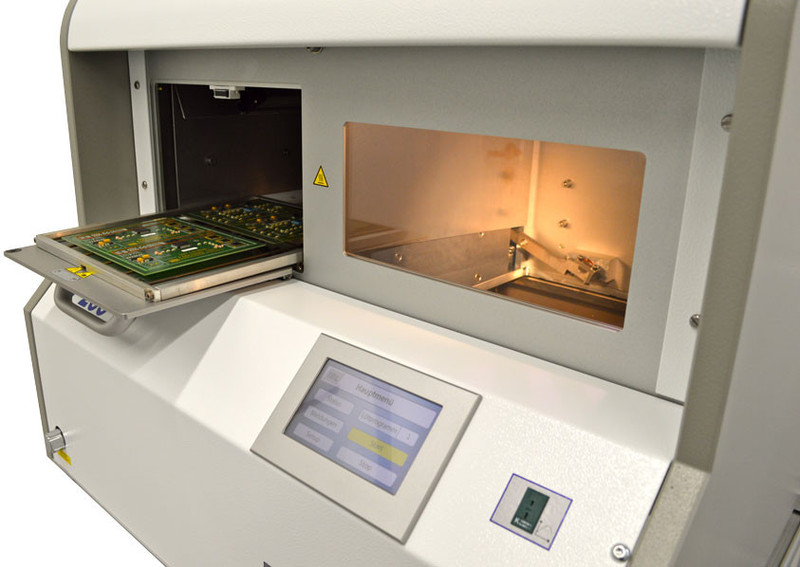

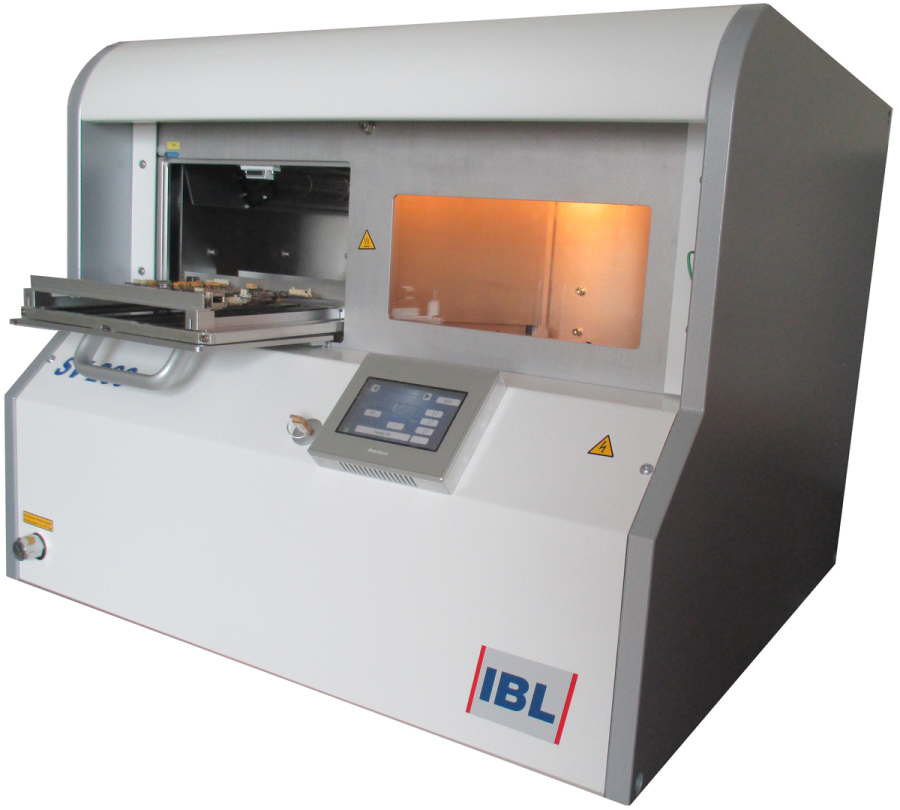

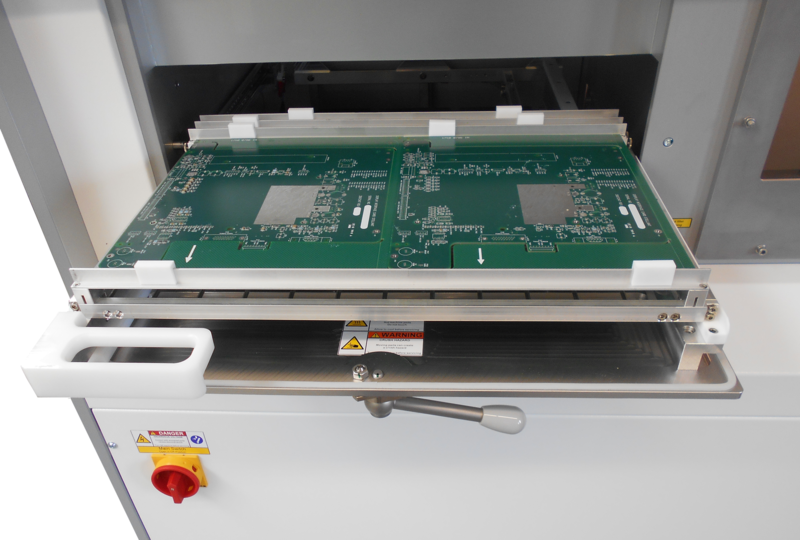

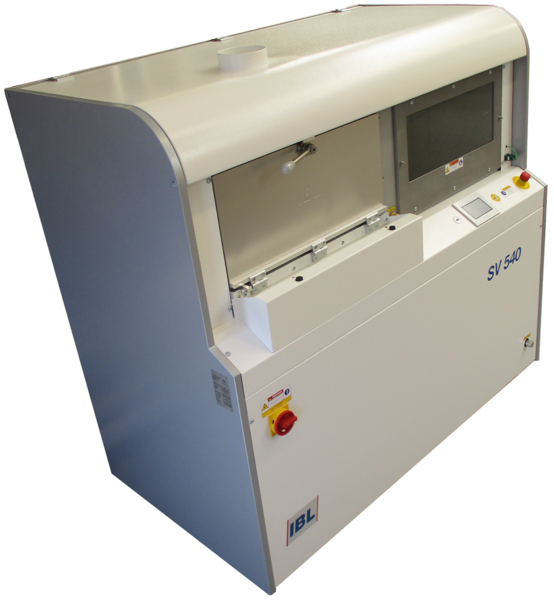

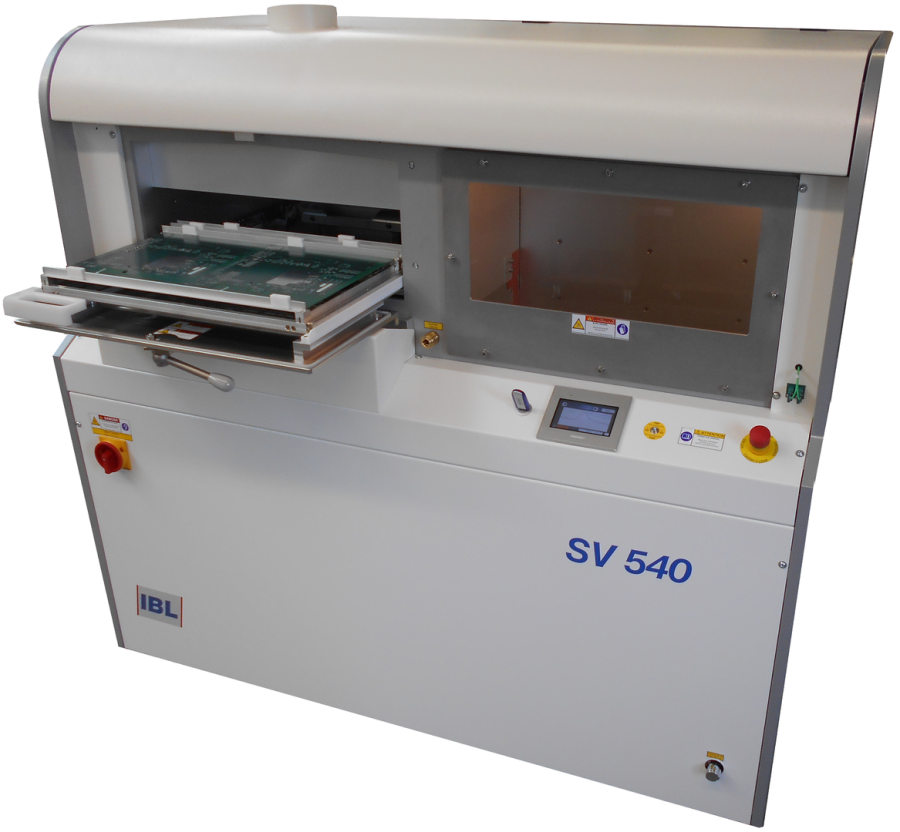

Economy Dampfphasenlötanlage IBL SV 540

Die SV540 vereint schlankes Design für geringe Stellfläche mit einem 2-Kammer System und ermöglicht somit höchste Lötqualität. Speziell konzipiert für die Prototypen- und Kleinserienfertigung meistert sie spielend leicht die Verarbeitung von BGAs und LGAs.

IBL SV540
D1E123-Datenblatt SV540 D-160101.pdf
PDF-Dokument [152.6 KB]

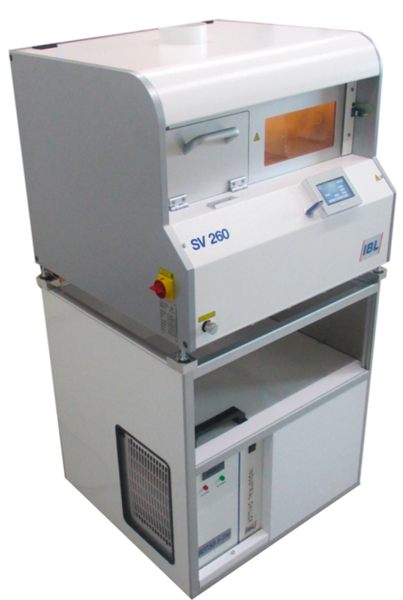

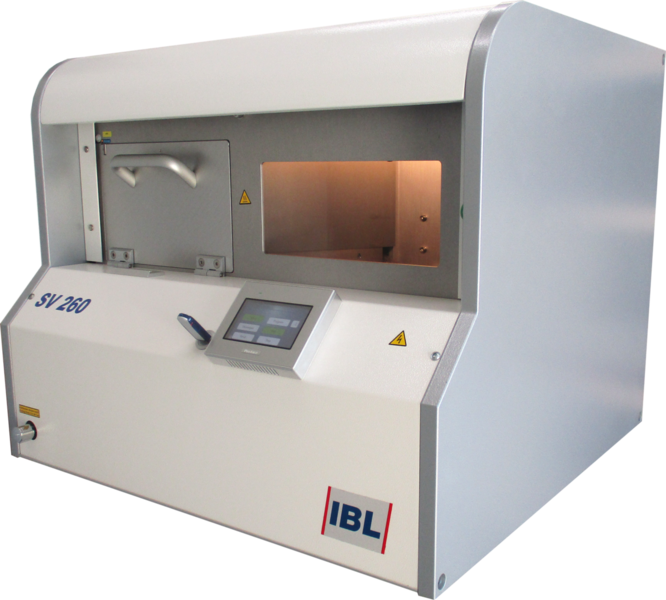

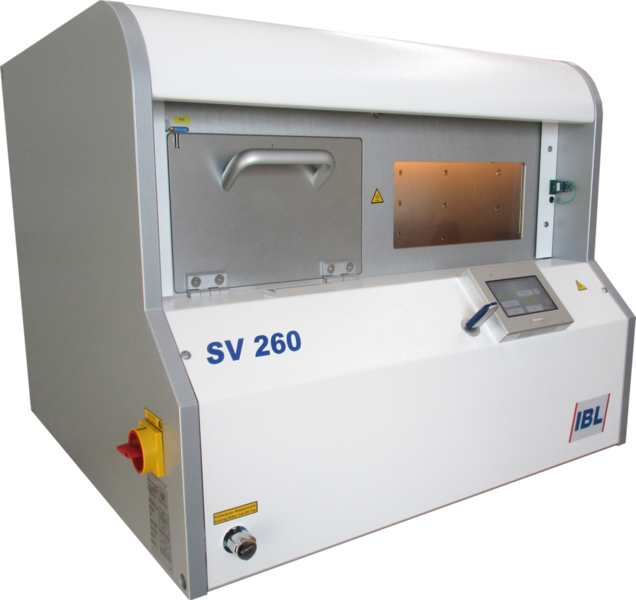

Economy Dampfphasen-Lötgerät IBL SV 260 Tischgerät

Tischgerät für Prototypen- und Kleinserien. Spitzen vapor phase Technologie im Mini-Format



  • Baugruppen bis zu 300 mm x 260 mm x 60 mm
  • 2-Kammer Anlage
  • Lötautomatik
IBL SV 260
IBL_SV260.pdf
PDF-Dokument [118.0 KB]

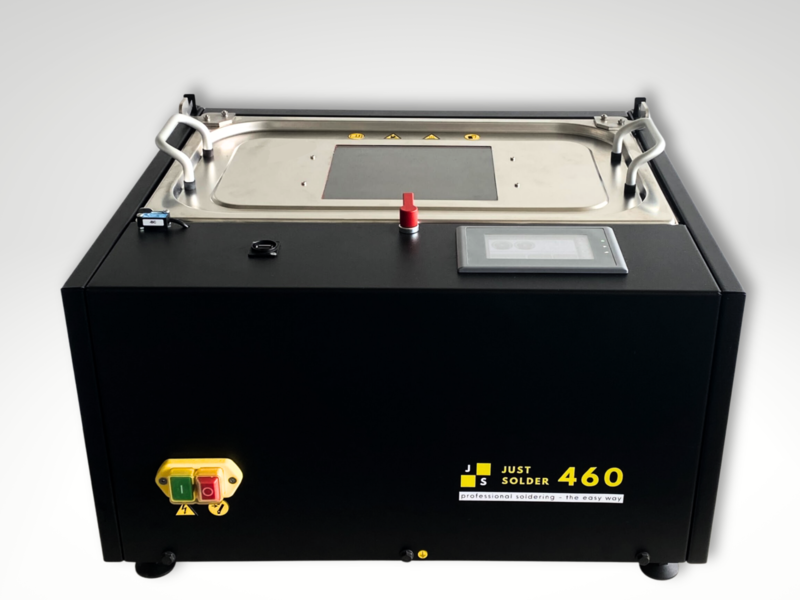

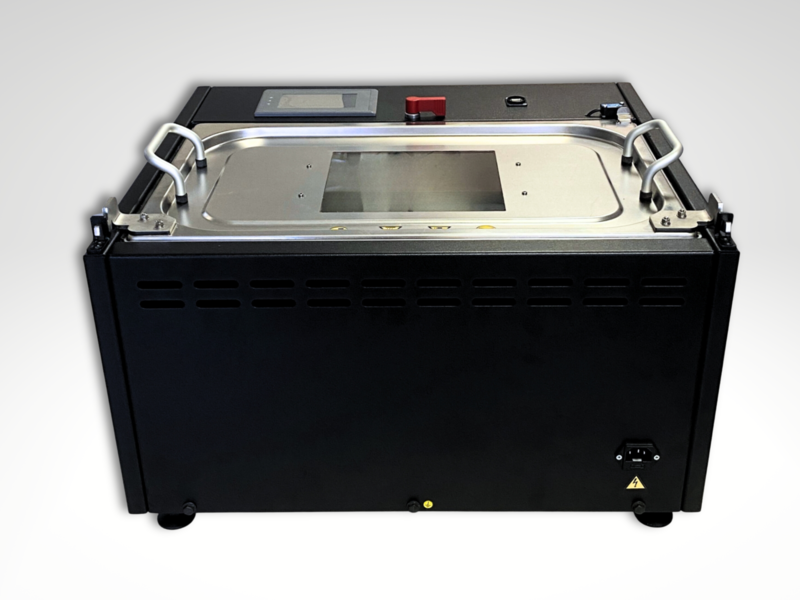

Dampfphasenlötanlage JustSolder 460 von BSC SOLDER SYSTEMS Toploader Tischgerät

"Ihre einfache Lösung für präzises und professionelles Löten.

Mit innovativer Technologie, zuverlässiger Leistung und

benutzerfreundlicher Bedienung ermöglicht die JUST SOLDER 460 perfekte Lötverbindungen ab der ersten Platine. "



  • Perfekte Lösung für Prototypen und Kleinserien, auch mit BGA etc.

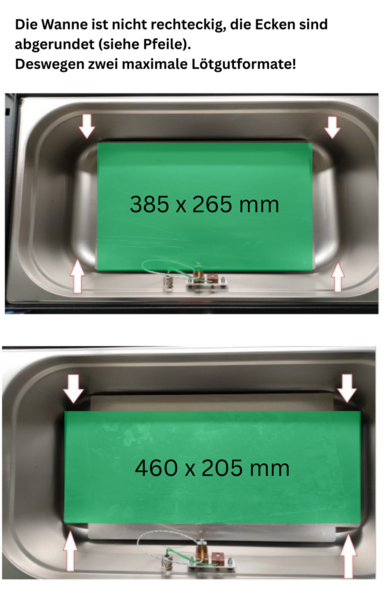

  • Maximales Lötgutformat:460 x 205 x 100 mm (LxBxH) oder 385 x 265 x 100 mm (LxBxH)
  • Stromverbrauch je Lötzyklus nur ca. 0,25 kWh

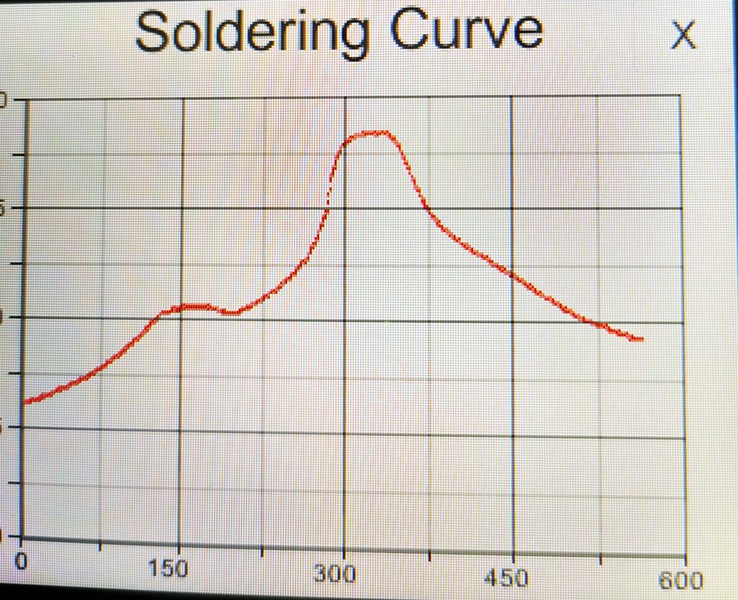

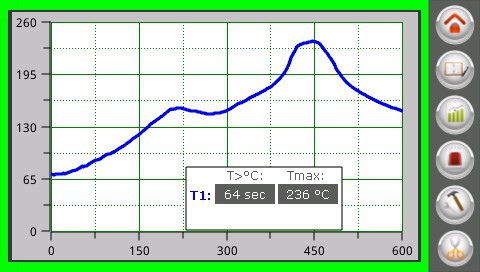

  • Ausgabe der Lötkurven und Programmeinstellungen per USB

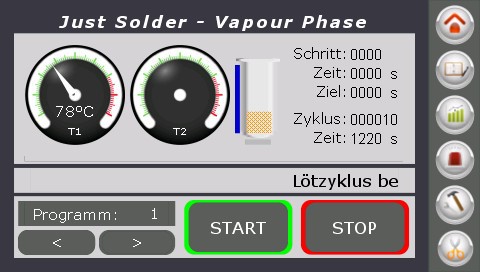

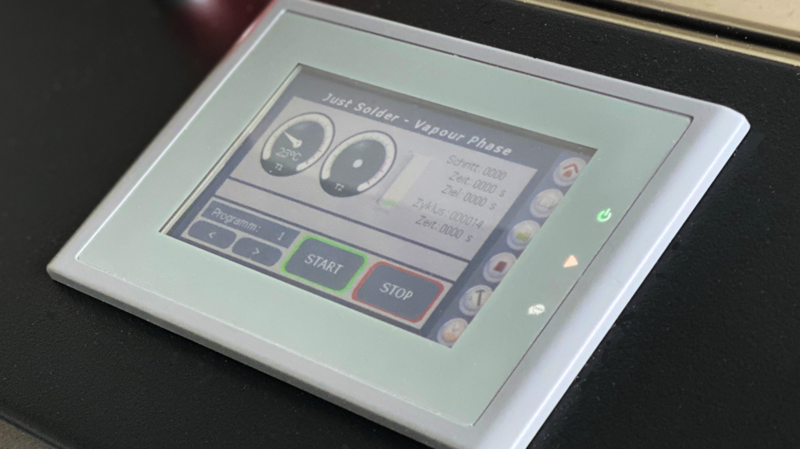

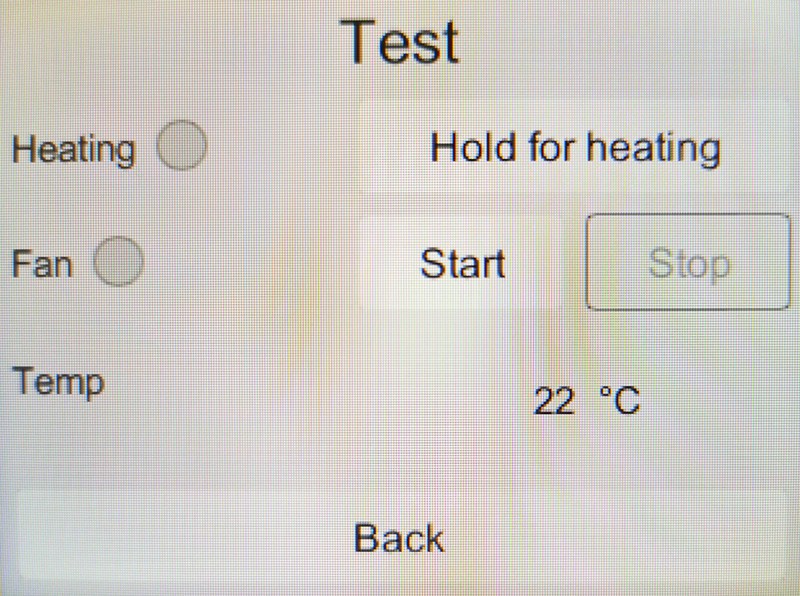

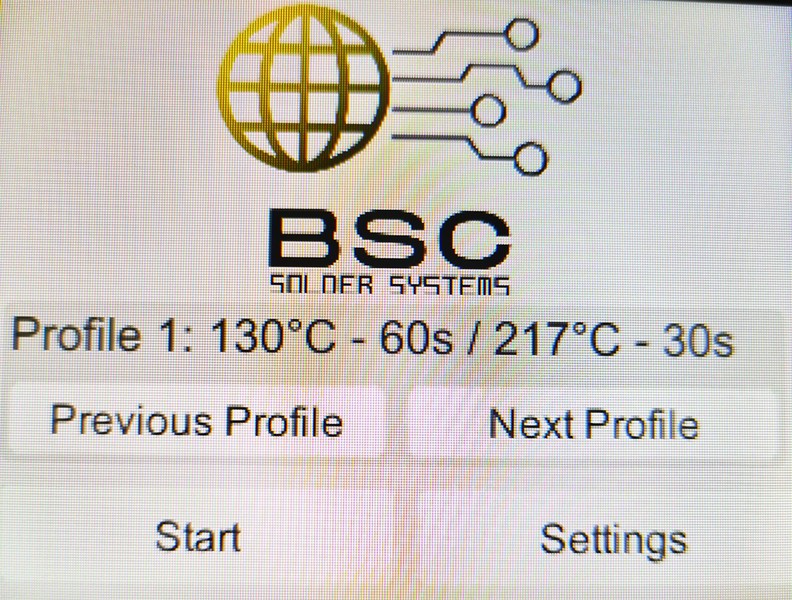

  • Einfache Steuerung per Touch Panel
  • Hergestellt in Dortmund



Just Solder 460 Datasheet 1.1.pdf
PDF-Dokument [2.2 MB]

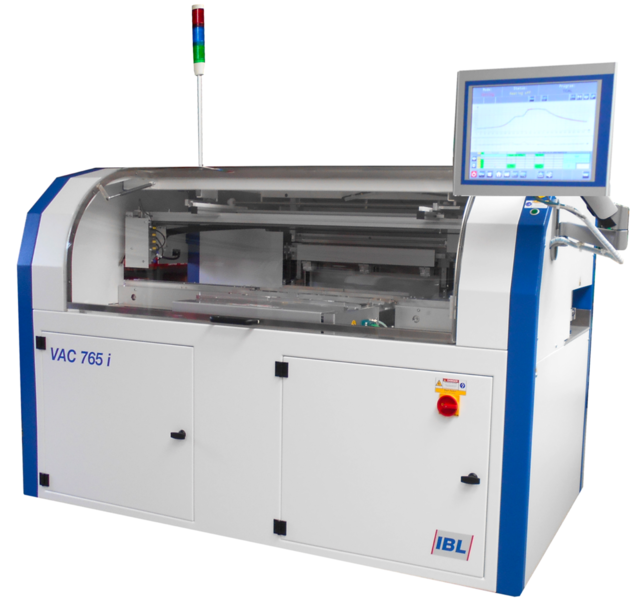

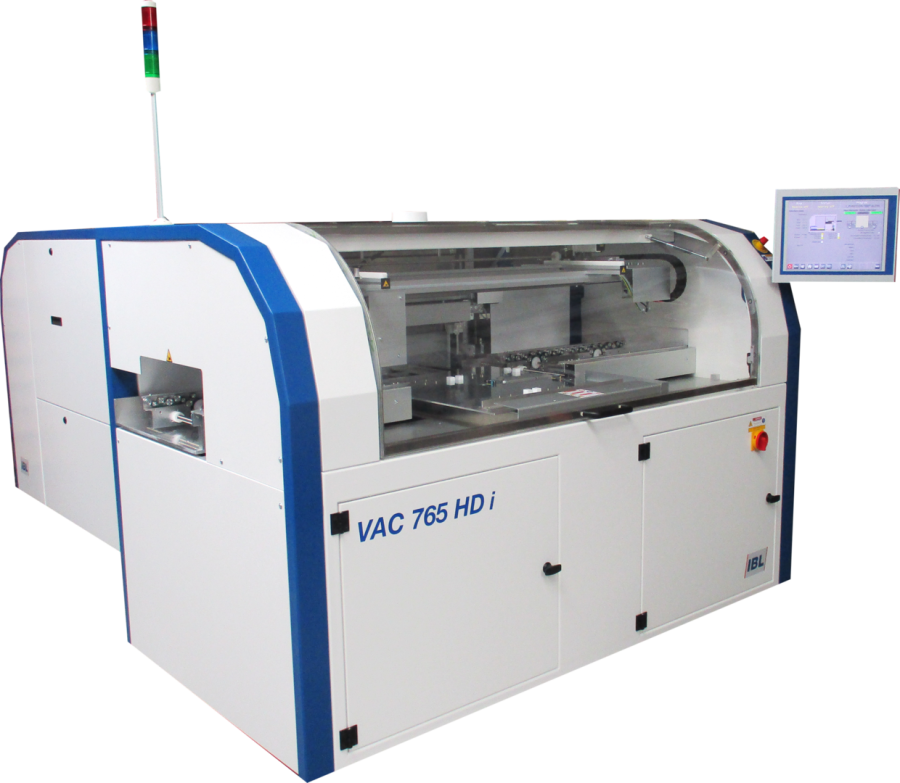

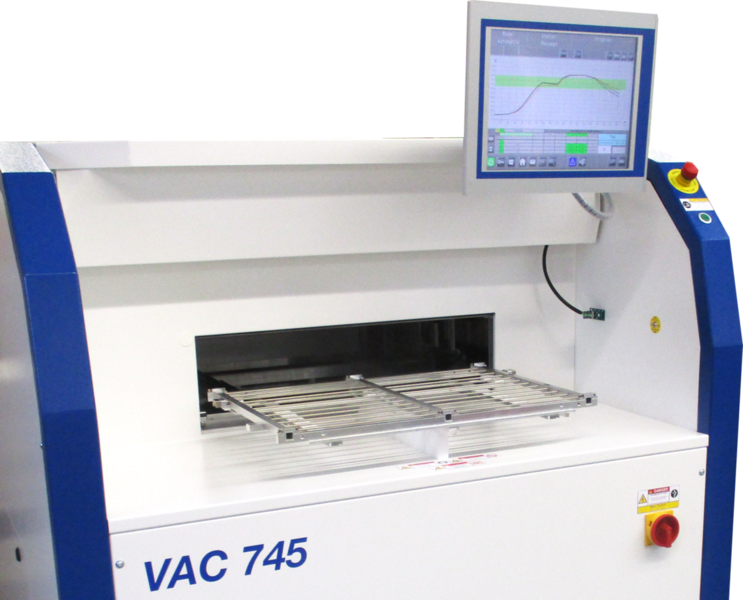

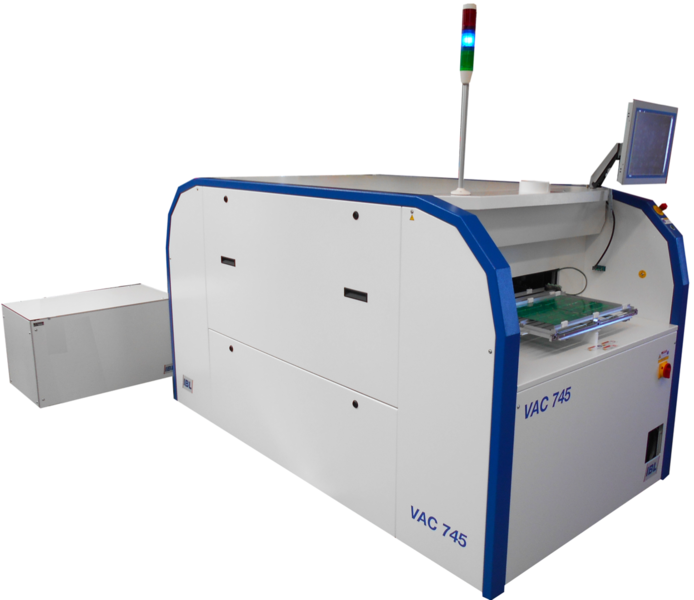

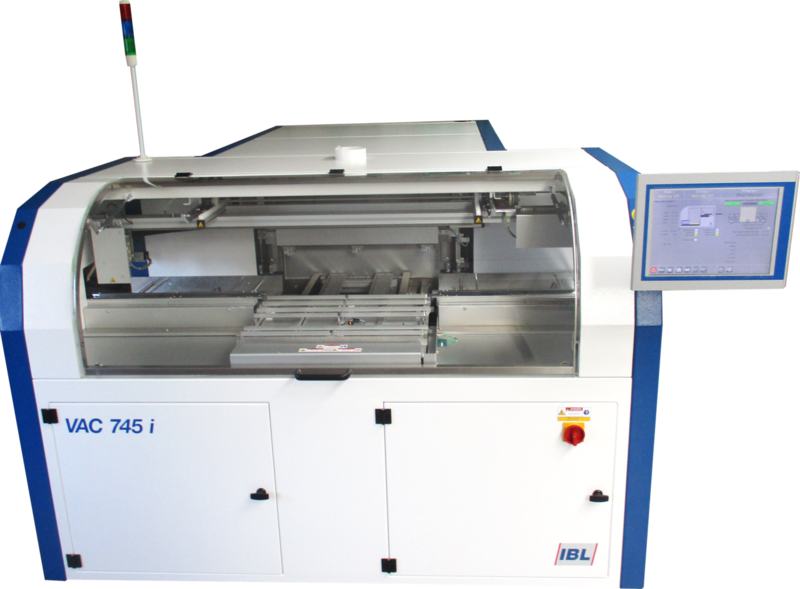

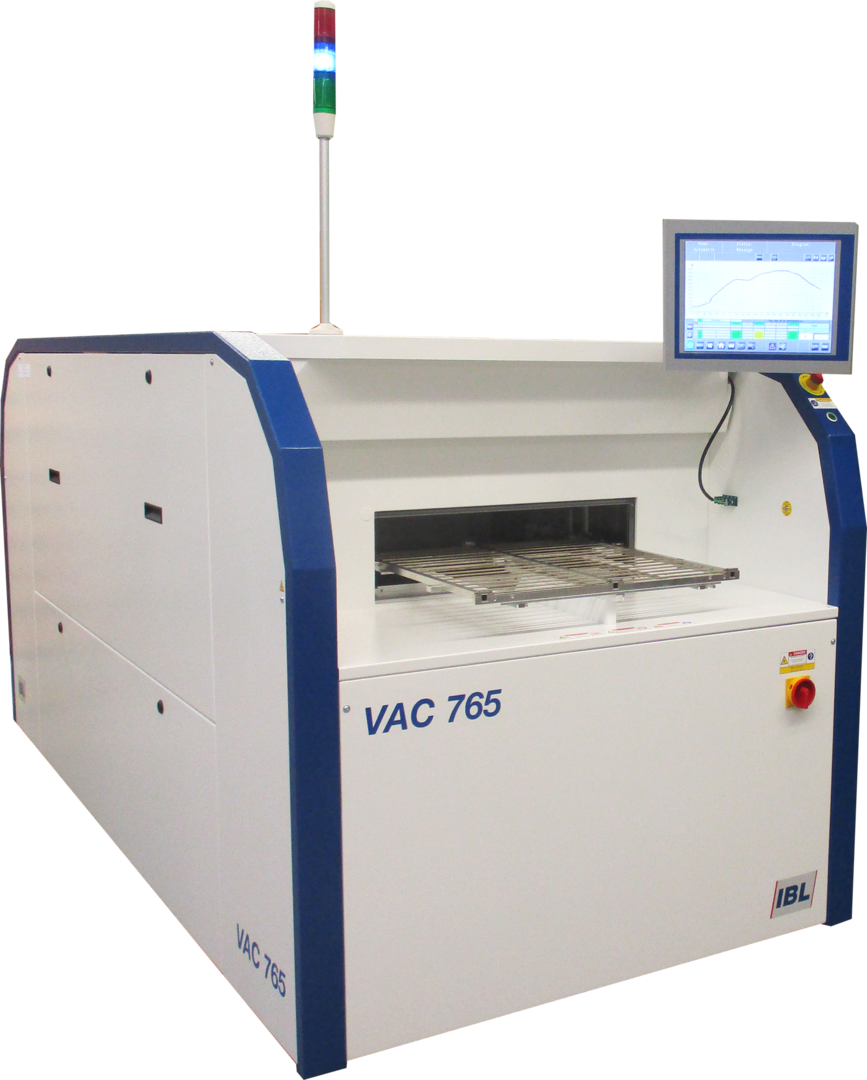

Vakuum-Dampfphasenlöten mit IBL VAC745 und VAC 765

Die Vakuumlöttechnologie bietet maximale Lötqualität für bleifreies Löten.



VAC745/765 Eigenschaften

  • Leistungsstarke Maschine für höchste Ansprüche
  • Unterschiedliche Maschinentypen mit Trägergröße von 635 x 444 x 70 mm bis zu 635 x 644 x 70 mm
  • Geringer Platzbedarf
  • Vakuum System im Dampf (patentiert) mit niedriger Prozesstemperatur
  • Geringer Energie- und Medienverbrauch durch 2-Kammer Design und integriertem Wärmetauscher
Vakuumlötanlagen VAC 745/765
D1E125-Datenblatt VAC D-170113.pdf
PDF-Dokument [165.2 KB]
